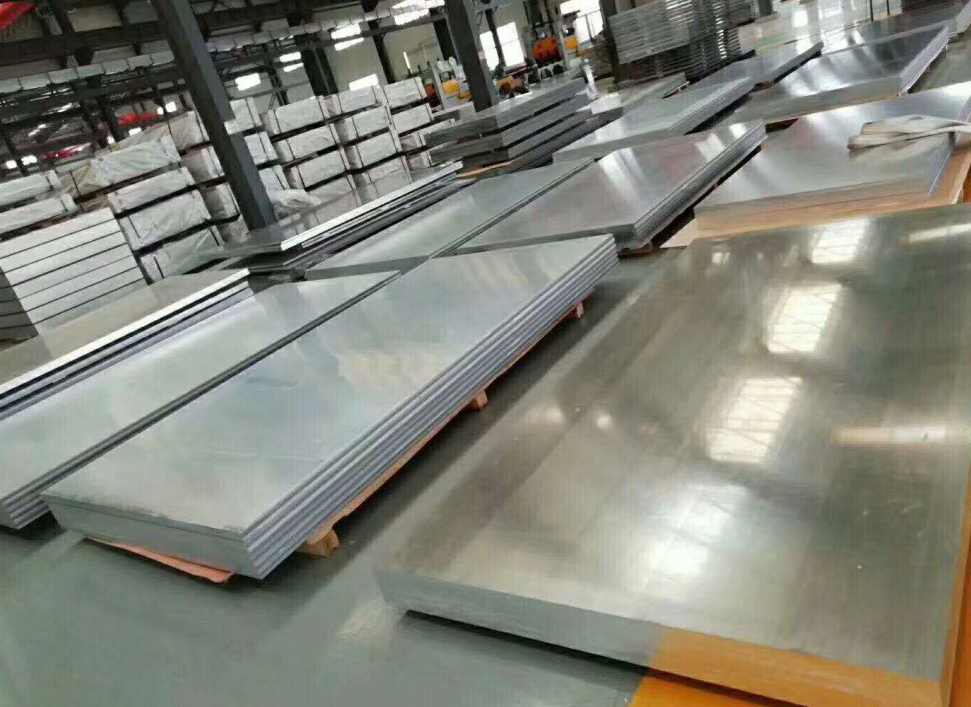

Jaká tloušťka plechu z nerezové oceli je ideální pro zařízení v potravinářském průmyslu?

Klíčové požadavky na tloušťku pro hygienické aplikace v potravinářském průmyslu

Minimální a maximální rozsahy tloušťky podle typu zařízení (dopravníky, nádrže, zásobníky)

Správná tloušťka nerezového plechu musí najít rovnováhu mezi dostatečnou pevností, snadnou čistitelností a rozumnou cenou. U dopravníků většina výrobců volí ocel tloušťky přibližně 12 až 16 gauge, která dobře odolává běžnému opotřebení a zároveň zajišťuje správné zarovnání pro účely čištění. Nádrže jsou úplně jiný případ, protože jsou vystaveny vnitřnímu tlaku, podtlaku a častým cyklům CIP čištění. Proto se obvykle u nádrží používá silnější ocel o tloušťce 7 až 10 gauge. U zásobníků (hopperů) zpracovávajících suché materiály nebo abrazivní látky se nejlépe osvědčila tloušťka 14 až 18 gauge. Tato hodnota poskytuje dostatečnou pevnost, aniž by konstrukci nadměrně zatěžovala hmotností, a usnadňuje dosažení rovnoměrných svarů při výrobě. Použití tloušťky mimo tyto doporučené rozsahy může vést k problémům, jako je deformace materiálu, vznik drobných trhlin v průběhu času, nebo prosté plýtvání penězi na nepotřebný přebytek materiálu. Nedopouštějte se také nekonzistence v tloušťce plechů. Odchylky větší než 0,05 mm mohou způsobit problémy s kvalitou svařování, pevností spojů a kvalitou leštění finálního produktu po svařování.

Kritické tolerance pro pevnost svaru a rovnoměrnost povrchové úpravy (Ra ≤ 0,8 µm)

Získání správného povrchového úpravy a udržování přesné rozměrové kontroly je naprosto zásadní, pokud jde o kontrolu mikrobů v zpracovatelském zařízení. Podle norem ASME BPE i doporučení FDA musí mít povrchy hodnotu střední drsnosti (Ra) nejvýše 0,8 mikrometru. Tato úroveň hladkosti může být dosažena pouze tehdy, má-li základní materiál po celé délce konzistentní tloušťku a jsou-li všechny svařovací švy provedeny bez vad. Co se týče svařovaných spojů, je třeba udržovat odchylky povrchu pod 0,1 mm, aby nedocházelo k vytváření míst, kde by se mohly bakterie ukrývat. Velké panely by měly dodržovat tolerance rovinnosti do 0,3 mm na metr, aby čisticí prostředky spolehlivě odtékaly a neprotékaly. Pokud se plech liší v tloušťce o více než ±5 %, vznikají problémy během cyklů sterilizace párou, protože různé části se rozšiřují různou rychlostí. Toto nerovnoměrné rozpínání vede postupem času ke únose svarů a vytváří drobné mezery, kde se zvyšuje riziko kontaminace. Většina výrobců stále spoléhá na elektropastování po precizním broušení jako svou hlavní metodu splnění požadavků Ra pod 0,8 mikrometru, přičemž zároveň uchovává nerezovou ocel neporušenou a odolnou proti korozi.

Jak mechanické požadavky určují výběr tloušťky plechu z nerezové oceli

Nosná versus nenosná použití: Dopad tlaku, vibrací a tepelného cyklování

Správná volba tloušťky materiálu závisí především na mechanických provozních podmínkách, nikoli pouze na tom, co stojí a nese zátěž. Součásti, které skutečně nesou zatížení, jako jsou rámy dopravníků, podpory nádrží nebo upevnění míchadel, jsou vystaveny trvalému tlaku nad 50 psi, vibracím s frekvencí vyšší než 15 krát za sekundu a pravidelným teplotním změnám. U těchto dílů je téměř povinné použít materiál o tloušťce 12 až 16 gauge (přibližně 2,05 až 1,65 mm), chceme-li se vyhnout problémům, jako je deformace kovu, vzpěrné boulení nebo praskání svarů po měsících provozu. Díly, které nejsou nosné, ale přesto jsou každodenně namáhány, například kryty zásobníků, servisní dvířka nebo kryty proti rozstřiku, mohou technicky fungovat s tenčími plechy o tloušťce 18 až 22 gauge (asi 1,25 až 0,61 mm). Ale pozor! I tyto součásti čelí vážným tepelným zátěžím. Denní cykly čištění je totiž vystavují teplotním výkyvům mezi 100 a 200 stupňů Fahrenheita. Nerezová ocel se při zahřívání roztahuje rychlostí přibližně 0,000017 palců na palec a stupeň Fahrenheita, takže jakýkoli materiál tenčí než zhruba 0,08 palce (asi 2 mm) má tendenci zkreslovat se nebo praskat po opakovaném vystavení páře. A nemějme zapomínat ani na vibrace z okolního zařízení, které situaci dále zhoršují tam, kde není dostatečná podpora. Správná volba tloušťky hned od začátku zabrání vzniku drobných trhlin, což je důležité, protože tyto trhliny oslabují konstrukci a narušují hladké povrchy potřebné pro správnou hygienickou údržbu.

Tato mechanická rovnováha zajišťuje dlouhodobou shodu s požadavky na povrchovou úpravu Ra ≤ 0,8 µm – protože degradace povrchu často začíná v tenkých částech zatížených teplem nebo únavou z vibrací.

Odolnost proti korozi, volba třídy a jejich vliv na optimální tloušťku plechu z nerezové oceli

304 vs. 316 nerezová ocel: odolnost proti chloridům a možnost použití tenčích kalibrů v hygienických oblastech

Zvolená třída nerezové oceli má velký vliv na možnou tloušťku materiálu, zejména v místech s expozicí chloridům. Běžná nerezová ocel 304 dobře funguje v oblastech s nízkou koncentrací chloridů, ale jakmile podle norem ASTM dosáhneme přibližně 200 částic na milion (ppm) chloridů, začínají se objevovat známky oslabení. To znamená, že se mohou vyskytnout problémy s bodovou korozí v provozech zpracovávajících mořské plody, u nádrží na slaninu nebo kdekoliv, kde se používají roztoky chlornanu sodného pro čištění. V takovém případě výrobci obvykle volí silnější materiál, například plech 14 gauge místo běžného 16 gauge. Pro náročnější podmínky je vhodnější třída 316. Díky přídavku asi 2 až 3 procent molybdenu odolává koncentracím chloridů až ke 1 000 ppm. To umožňuje inženýrům navrhovat zařízení s tenčím a lehčím materiálem, aniž by to negativně ovlivnilo náklady. Nádrže, které dříve vyžadovaly 14 gauge u běžné oceli 304, nyní mohou použít 16 gauge z oceli 316, aniž by byly kompromitovány hygienické normy nebo kvalita povrchu (hladké povrchy navíc déle vydrží). Úspory z dosažené redukce tloušťky materiálu o přibližně 10 až 15 procent jsou významné zejména v potravinářských provozech s vysokým rizikem, pokud jsou povrchy správně upraveny a dodrženy kontroly chemické kompatibility podle směrnic FDA v části 21 CFR Part 178.

Shoda a certifikace: Zajištění souladu vámi dodávaného plechu z nerezové oceli se standardy bezpečnosti potravin

ASTM A240, ASME BPE a FDA 21 CFR část 178 – Mezní hodnoty shody spojené s tloušťkou

Splnění regulačních požadavků závisí především na správných specifikacích tloušťky materiálu a není něčím volitelným. Norma ASTM A240 stanovuje, jaká úroveň mechanické pevnosti a povolené odchylky v tloušťce jsou přijatelné u plechů a desek z nerezové oceli, které přicházejí do styku s potravinami. Jako příklad vezměme nádrže na skladování. Pokud jsou vystaveny procesům sterilizace párou nebo intenzivnímu mytí pod vysokým tlakem, musí mít nerezová ocel minimálně 1,5 mm tloušťky, aby odolala opakovaným změnám teploty v průběhu času. Norma ASME BPE jde ještě dále a stanovuje maximální drsnost povrchu 0,8 mikrometru. Tato specifikace je důležitá proto, že pokud materiál nemá po celé ploše konzistentní tloušťku, svařovací spoje se během výroby nevytvoří správně a výsledky leštění se budou lišit v různých částech, což může skutečně vytvářet místa, kde se mohou bakterie ukrývat. Podle předpisů FDA uvedených ve 21 CFR Part 178 existují přísné limity pro množství látek, které mohou být uvolňovány do potravin při kontaktu s materiálem. Nedostatečná tloušťka se stává problémem zejména za kyselých podmínek nebo v prostředí slané vody, kde dochází ke korozi rychleji a kovy začínají uvolňovat ionty do obsahu. U nerezové oceli 304 vystavené kyselým látkám po delší dobu musí výrobci dodržet minimální tloušťku 2,0 mm. Certifikace třetích stran, jako NSF/ANSI 2 nebo EHEDG, pomáhají ověřit, že materiál doručený na stavbu skutečně splňuje tyto požadavky na tloušťku. Neschopnost splnit tyto normy není pouze otázkou toho, že firma bude přistižena při inspekci. Ve skutečnosti také vznikají reálné problémy, například trhliny, kde se korozní procesy zahajují, oblasti, kde se uchylovají biofilmové vrstvy, a povrchy, které se časem trvale degradují.

Často kladené otázky

Jakou roli hraje úprava povrchu v aplikacích zpracování potravin?

Úprava povrchu je klíčová v aplikacích zpracování potravin, protože pomáhá kontrolovat růst bakterií. Podle průmyslových norem, jako jsou ASME BPE a pokyny FDA, musí povrchy udržovat střední drsnost (Ra) nejvýše 0,8 mikrometru, aby byla zajištěna hygiena a zabránilo se mikrobiální kontaminaci.

Proč je důležitý výběr mezi nerezovou ocelí 304 a 316?

Výběr mezi nerezovou ocelí 304 a 316 je významný kvůli jejich různé odolnosti vůči chloridům. Třída 316 obsahuje molybden, který zvyšuje její odolnost vůči chloridům, čímž je vhodnější pro prostředí s vysokou koncentrací chloridů.

Jak ovlivňuje tloušťka plechu z nerezové oceli soulad s normami bezpečnosti potravin?

Tloušťka nerezové oceli přímo ovlivňuje soulad s normami pro bezpečnost potravin, protože nedostatečná tloušťka může vést ke strukturálním slabostem, úkrytům bakterií a rychlejší korozi, zejména v kyselém a mořském prostředí.
